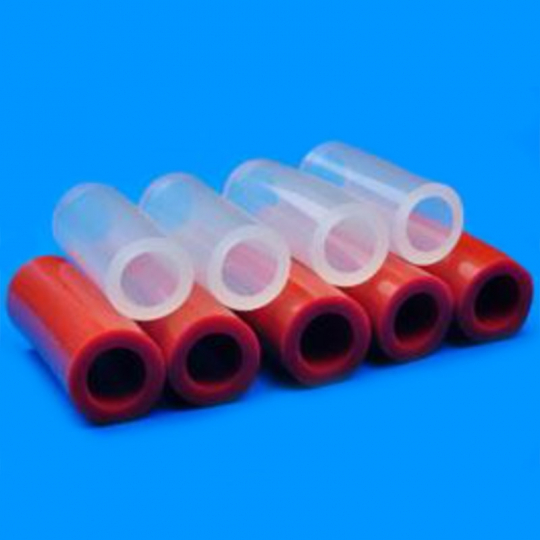

Область применения: Данный тип трубок нашел очень широкое применение в электротехнике и энергетике, приборостроение и не только. Трубки применяются для изоляции выводных и монтажных проводов, кабелей в электрооборудовании и радиоаппаратуре, а также для дополнительной защиты и герметизации различных соединений. Характерной особенностью, трубок данного вида, является повышенная температура эксплуатации.
|
Показатели |
Метод испытаний |
Количественные показатели |
|
Прочность на разрыв（MПa） |
ASTM D 2671 |
Не менее 25 MПa |
|
Предельное удлинение до разрыва (%） |
ASTM D 2671 |
Не менее 300% |
|
Горючесть |
UL224 |
VW-1 (Тест пройден) |
|
Электрическая прочность, кВ/мм |
IEC 60243 |
Не менее 26 |
|
Объемное сопротивление (Ом /см） |
IEC 60093 |
Не менее 10E14 |
|
Коррозия меди |
UL 224 |
Тест пройден |
|
Водопоглощение |
ASTM D 570 |
Менее 0.1% |
|
Внутренний диаметр, мм |
Допуск на внутренний |
Толщина стенки с указанием допуска, мм |
|||
|
300В |
600В |
||||
|
φ 0.8 |
0.8± 0.10 |
0.50± 0.10 |
1.00± 0.15 |
1.50± 0.20 |
2.00± 0.25 |
|
φ 1.0 |
1.0± 0.10 |
0.50± 0.10 |
1.00± 0.15 |
1.50± 0.20 |
2.00± 0.25 |
|
φ 1.5 |
1.5± 0.10 |
0.50± 0.10 |
1.00± 0.15 |
1.50± 0.20 |
2.00± 0.25 |
|
φ 2.0 |
2.0± 0.10 |
0.50± 0.10 |
1.00± 0.15 |
1.50± 0.20 |
2.00± 0.25 |
|
φ 2.5 |
2.5± 0.10 |
0.50± 0.10 |
1.00± 0.15 |
1.50± 0.20 |
2.00± 0.25 |
|
φ 3.0 |
3.0± 0.10 |
0.50± 0.10 |
1.00± 0.15 |
1.50± 0.20 |
2.00± 0.25 |
|
φ 3.5 |
3.5± 0.10 |
0.50± 0.10 |
1.00± 0.15 |
1.50± 0.20 |
2.00± 0.25 |
|
φ 4.0 |
4.0± 0.10 |
0.50± 0.10 |
1.00± 0.15 |
1.50± 0.20 |
2.00± 0.25 |
|
φ 4.5 |
4.5± 0.10 |
0.50± 0.10 |
1.00± 0.15 |
1.50± 0.20 |
2.00± 0.25 |
|
φ 5.0 |
5.0± 0.20 |
0.50± 0.10 |
1.00± 0.15 |
1.50± 0.20 |
2.00± 0.25 |
|
φ 5.5 |
5.5± 0.20 |
0.50± 0.10 |
1.00± 0.15 |
1.50± 0.20 |
2.00± 0.25 |
|
φ 6.0 |
6.0± 0.20 |
0.50± 0.10 |
1.00± 0.15 |
1.50± 0.20 |
2.00± 0.25 |
|
φ 6.5 |
6.5± 0.20 |
0.50± 0.10 |
1.00± 0.15 |
1.50± 0.20 |
2.00± 0.25 |
|
φ 7.0 |
7.0± 0.20 |
— |
1.00± 0.15 |
1.50± 0.20 |
2.00± 0.25 |
|
φ 7.5 |
7.5± 0.20 |
— |
1.00± 0.15 |
1.50± 0.20 |
2.00± 0.25 |
|
φ 8.0 |
8.0± 0.25 |
— |
1.00± 0.15 |
1.50± 0.20 |
2.00± 0.25 |
|
φ 9.0 |
9.0± 0.25 |
— |
1.00± 0.15 |
1.50± 0.20 |
2.00± 0.25 |
|
φ 10.0 |
10.0± 0.25 |
— |
1.00± 0.15 |
1.50± 0.20 |
2.00± 0.25 |
|
φ 11.0 |
11.0± 0.30 |
— |
1.00± 0.15 |
1.50± 0.20 |
2.00± 0.25 |
|
φ 12.0 |
12.0± 0.30 |
— |
1.00± 0.15 |
1.50± 0.20 |
2.00± 0.25 |
|
φ 13.0 |
13.0± 0.30 |
— |
1.00± 0.15 |
1.50± 0.20 |
2.00± 0.25 |
|
φ 14.0 |
14.0± 0.30 |
— |
— |
1.50± 0.20 |
2.00± 0.25 |
|
φ 15.0 |
15.0± 0.30 |
— |
— |
1.50± 0.20 |
2.00± 0.25 |
|
φ 20.0 |
20.0± 0.30 |
— |
— |
— |
2.50± 0.3 |
